Come collegare i fari in DMX? Guida semplice
Hai acquistato dei fari LED, una testa mobile e una centralina luci… ma non sai da dove iniziare con i collegamenti DMX?
Tranquillo: è una situazione molto più comune di quanto pensi.
Il DMX può sembrare complicato all’inizio, soprattutto quando si iniziano a vedere indirizzi, canali, cavi, controller...
Ma in realtà il principio base è molto più semplice di quello che sembra.
In questa guida vediamo:
- cos’è il DMX
- come si collegano i fari
- cosa significa DMX IN e DMX OUT
- come funziona il collegamento “a catena”
- cosa sono gli indirizzi DMX
- perché alcuni fari usano più canali DMX
1. Cos’è il DMX?
Il DMX (Digital Multiplex) è il sistema che permette a:
- centraline
- controller
- mixer luci
di comunicare con fari ed effetti luce.
In pratica il controller invia i comandi e i fari eseguono.
Grazie a un controller DMX puoi controllare:
- colori
- movimenti
- strobo
- dimmer
- effetti
- velocità
- programmi luce
Tutto in modo sincronizzato.

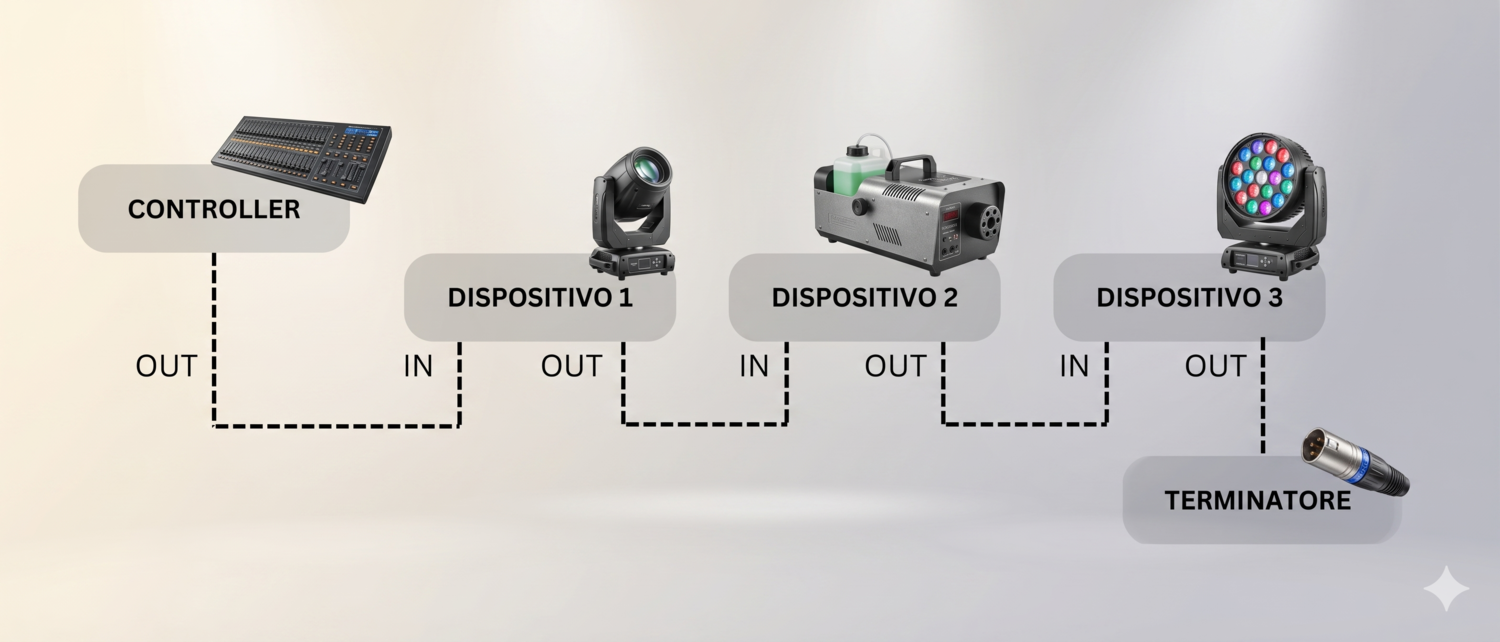

2. Come si collegano i fari DMX?
Il collegamento base è molto semplice.
Si parte dalla: Centralina DMX che viene collegata al primo faro tramite un cavo DMX.
Poi:
- dall’uscita DMX OUT del primo faro
- si entra nel DMX IN del secondo
- poi nel terzo
- e così via
Questo collegamento si chiama: “a catena” (daisy chain)
Nei collegamenti DMX professionali, sull’ultimo faro della catena viene inserito un “terminatore DMX”.
Si tratta di un piccolo connettore che aiuta a stabilizzare il segnale ed evitare eventuali interferenze nei collegamenti molto lunghi o con numerosi dispositivi collegati.
Nei piccoli setup, come DJ set, band o eventi con pochi fari e cavi corti, spesso il sistema funziona correttamente anche senza terminatore.
3. DMX IN e DMX OUT: cosa significano?
Quasi tutti i fari DMX hanno:
- un ingresso DMX IN;
- un’uscita DMX OUT.
DMX IN: Riceve il segnale dalla centralina o dal faro precedente.
DMX OUT: Invia il segnale al faro successivo.
È proprio questo che permette di collegare più fari insieme senza dover tornare ogni volta alla centralina.

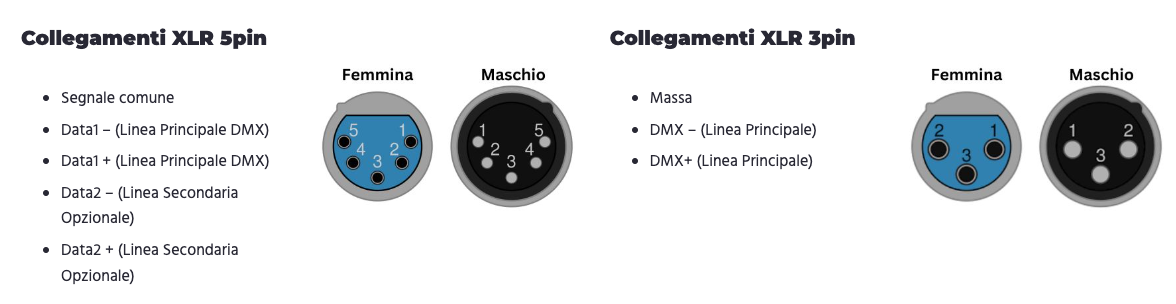

4. Cavi DMX: 3 pin o 5 pin?
Qui nasce spesso confusione.
Esistono due tipi principali di collegamento DMX:
- XLR 3 pin
- XLR 5 pin
DMX 3 pin
È il più diffuso:
- semplice;
- economico;
- molto usato su fari LED e piccoli setup.
DMX 5 pin
Più comune in ambito professionale e grandi installazioni.
Nella maggior parte dei piccoli eventi, DJ set, band e locali, il DMX a 3 pin è oggi il più utilizzato.
⚠️ Attenzione ai cavi audio
Anche se i connettori sembrano identici, i cavi DMX e i cavi microfonici non sono esattamente la stessa cosa.
Per piccoli collegamenti o se la tratta non è troppo lunga spesso funzionano comunque, ma per installazioni più affidabili è sempre consigliato utilizzare veri cavi DMX.
5.Come lavora una centralina DMX?
I controller DMX più economici funzionano spesso tramite:
- fader
- pulsanti
- banchi di memoria
- scene richiamabili
In pratica:
ogni cursore controlla una funzione del faro, come colore, intensità o movimento.
I controller più avanzati semplificano molto la gestione delle luci.
Molti modelli includono librerie già pronte con i principali fari presenti sul mercato.
Questo permette alla centralina di:
- riconoscere le funzioni del faro;
- assegnare automaticamente molti controlli;
- semplificare programmazione e utilizzo.
In pratica: anche fari molto complessi diventano più facili da controllare.
6. Perché alcuni fari usano più canali DMX?
Ogni faro utilizza un certo numero di canali DMX.
Più funzioni ha il faro, più canali saranno necessari.
Ad esempio...
Un piccolo faro LED potrebbe usare:
- pochi canali
- solo colore e dimmer
Una testa mobile invece può controllare:
- movimenti
- colori
- gobo
- strobo
- prismi
- velocità
- programmi automatici
E quindi utilizzerà molti più canali DMX.
Ogni dispositivo deve avere un indirizzo iniziale.
Questo serve alla centralina per capire quale faro deve controllare.
Esempio pratico
Se un faro occupa 15 canali:
💡 Faro 1 → indirizzo 001
💡 Faro 2 → indirizzo 016
💡 Faro 3 → indirizzo 031
Il secondo faro parte dal canale successivo disponibile.
In conclusione...
Il DMX può sembrare complicato all’inizio, ma una volta capiti:
- collegamento a catena
- DMX IN/OUT
- indirizzi
- controller
diventa molto più semplice gestire fari ed effetti luce in modo professionale.
Che si tratti di DJ set, live band, locali, eventi o piccoli palchi, il DMX resta ancora oggi il sistema più utilizzato per controllare l’illuminazione in modo preciso e sincronizzato.
