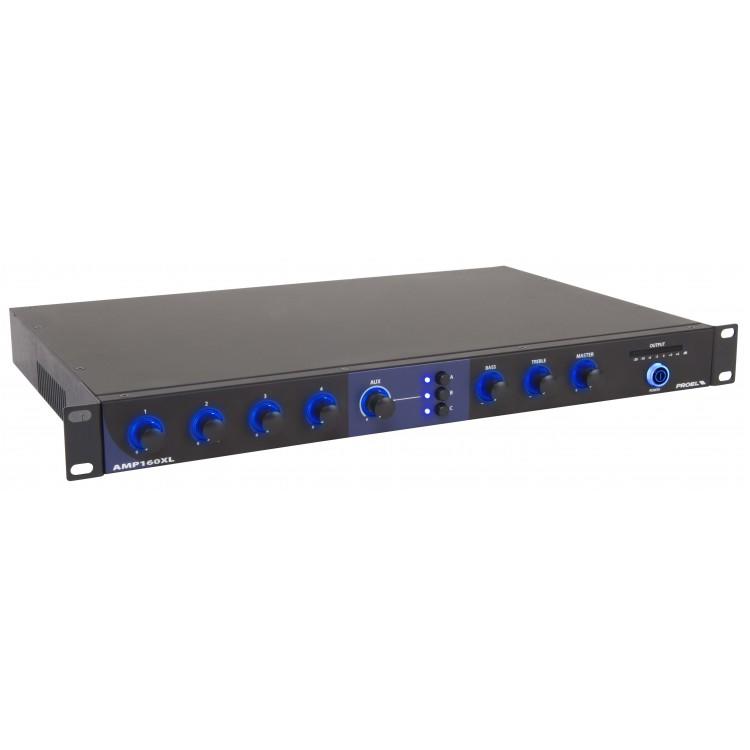

Questa nuova serie di amplificatori è stata progettata per soddisfare nel modo più flessibile e professionale le esigenze di un mercato in continua evoluzione.
La nuova gamma risponde a precisi criteri operativi ed è costruita e collaudata per garantire all’utente un’affidabilità assoluta, anche nel funzionamento continuo.
Grazie all’impiego di un alimentatore switching in tecnologia SMPS (switch mode power supply) e all’uscita a tensione costante a 70/100V ottenuta elettronicamente senza trasformatori, è stato possibile realizzare l’amplificatore in una sola unità rack, riuscendo a contenere sia i pesi che gli ingombri.
PRINCIPALI FUNZIONI:
· Circuito di protezione sovraccarico e corto circuito diffusori
· Indicatore d'accensione a led
· Indicatore di livello a led
· Controllo generale del volume (Master)
· Controlli separati del Livello per gli ingressi 1÷5
· Regolazione toni bassi ed alti
· Manopole illuminate
· N° 4 ingressi MIC / MIC Phantom 48V /LINE bilanciati su morsetto Euroblock
· N° 3 ingressi AUX commutabili da selettore frontale
· Ingressi 1÷4 con funzione indipendente di priorità (VOX / Contatto) sugli altri ingressi selezionabile mediante dip-switch 1÷4
· Funzione MAIN - IN/OUT
· N°3 uscite di cui una ad impedenza costante 4Ω e due a tensione costante (70/100V)
· Funzione CHIME indipendente per ogni ingresso (routing)
· Uscita REC OUT su RCA
· Uscita livello linea bilanciata su morsetto Euroblock
· Alimentazione autoswitch 230/117V~ 50/60Hz
· Alette per fissaggio a Rack 19" 1U in dotazione
CARATTERISTICHE
- Output power RMS: 160W
- Inputs: 4xMIC/LINE balanced - 3 AUX (selectable) - 1x MAIN IN (normally connected to PRE OUT)
- Input Sensitivity: MIC: -40dBV / 600 Ω balanced (with 48Vphantom) - LINE: 0dBV / 100 KΩ balanced - AUX: 0dBV / 47 KΩ unbalanced - MAIN IN: 0dBV / 10KΩ unbalanced
- Signal Output: PRE OUT (normally connected to MAIN IN) - PRE OUT: 1V / 600 Ω - REC OUT: 1V / 600 Ω -BAL OUTPUT:1V / 600 Ω
- Controls: MASTER VOLUME CONTROL -1 TREBLE TONE CONTROL -1 BASS TONE CONTROL - 4 MIC/LINE VOLUME CONTROLS -1 AUX VOLUME CONTROL
- Loudspeakers outputs: 100/70V/4Ω
- Frequency response: 80Hz -16KHz (-3dB)
- Distortion (THD): < 0.5% (@ Pnom 1KHz) S/N
- Ratio MIC: ≥70dB LINE: ≥70dB AUX: ≥80dB
- Power Supply: autoswitch 100-240V~ 50/60Hz
- Operating temperature: 0 -40°C
- Input/Output Connectors: terminal block RCA
- Power Consumption: 160VA
- Dimensions (LxHxP): 439 x 44 x 278 mm
- Weight: 5 Kg
